지하층 작업을 마치고 1층 슬라브로 올라오면서 전등과 콘센트, 세대분전반으로 이어지는 전기배관 작업을 진행했습니다.
슬라브에서는 여러 배관이 동시에 지나가기 때문에 각 배관이 어디로 연결되는지 확인하면서 박스와 벽체 위치에 맞춰 배관을 정리해 나갑니다.
계단에서 이어지는 전등 배관
이번 구간에서는 전등으로 가는 배관을 녹색으로 구분해 시공했습니다.
이전에 계단 쪽에서 위로 올려두었던 전등 배관을 1층 슬라브까지 이어서 필요한 전등 위치로 배관을 뻗어 나갔습니다.

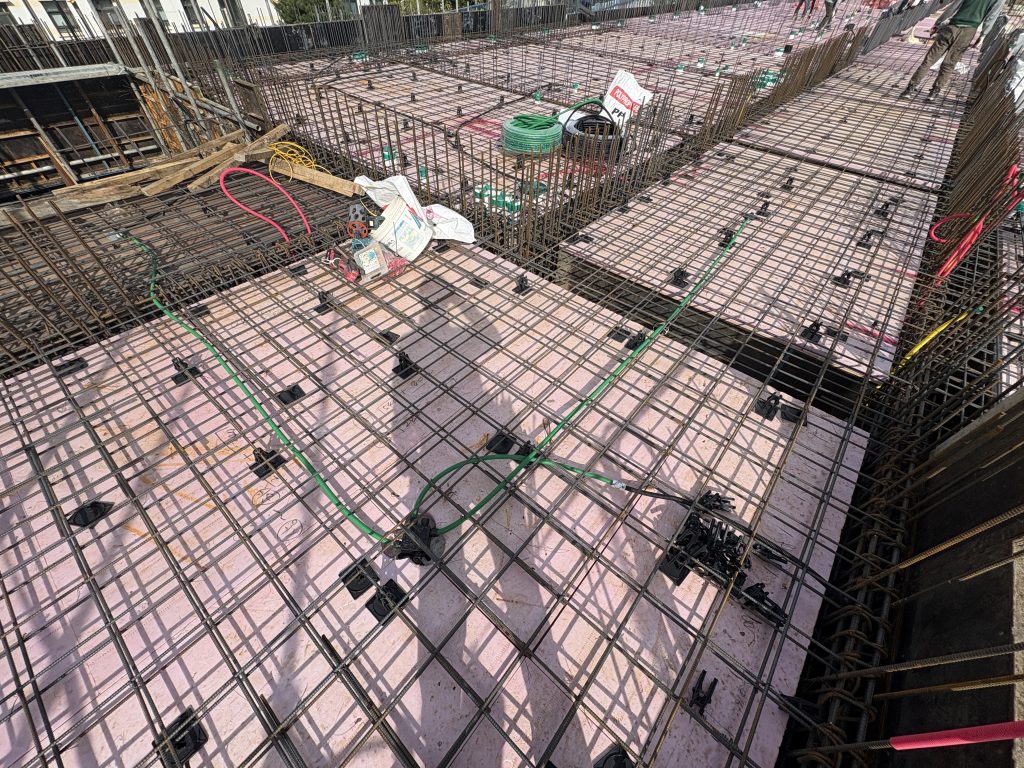

사진을 보면 녹색 배관이 슬라브를 따라 길게 이어지는 모습을 확인할 수 있습니다. 철근 작업이 진행된 상태이기 때문에 배관이 움직이지 않도록 위치를 잡아가며 시공했습니다.
아래층 배관을 전등박스에 연결
슬라브 작업에서는 아래층에서 미리 올려놓은 배관과 이번 층의 박스를 연결하는 작업도 이어집니다.
이전 벽체 작업에서 배관을 올려두는 과정은 **‘신축 전기공사 콘센트·스위치 박스 벽체 설치 과정’**에서 확인할 수 있습니다.

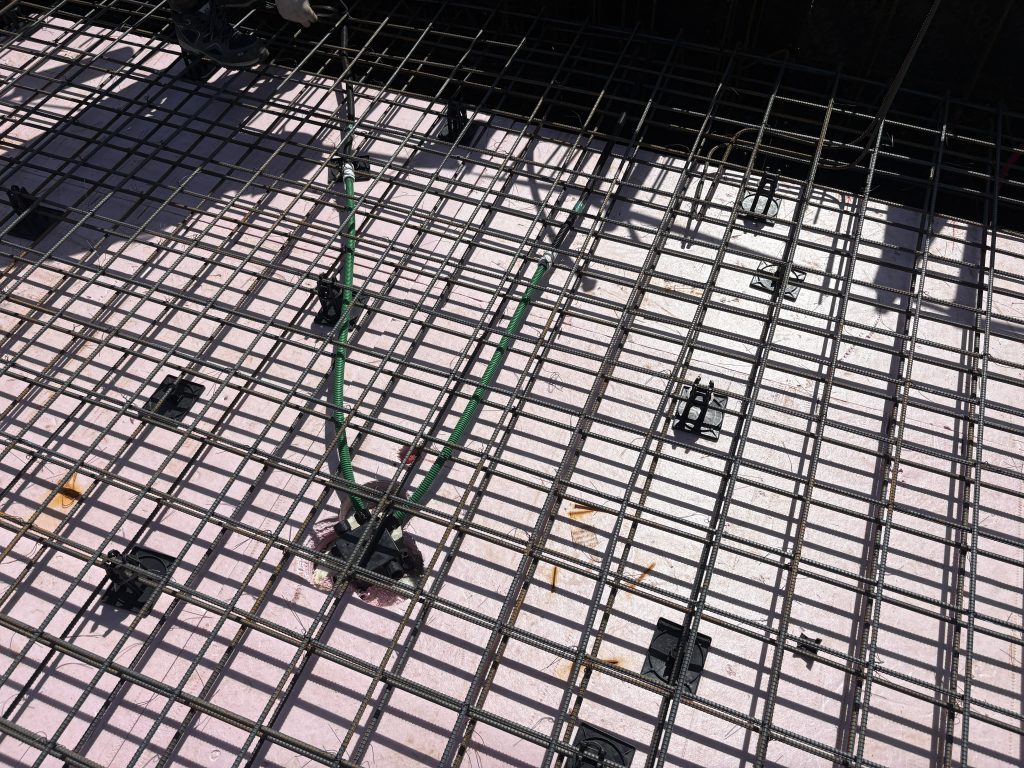

사진 가운데 전등박스로 들어오는 검정 배관은 아래층에서 올라온 스위치와 FAN용 배관입니다.
이 배관을 전등박스에 연결하고, 박스에서 다시 녹색 전등 배관을 필요한 방향으로 나눠 시공했습니다. 이렇게 박스를 기준으로 배관을 연결해 두면 이후 입선 작업에서 스위치와 FAN, 전등으로 이어지는 선을 나눠 작업할 수 있습니다.
이번 작업 과정에서 아래층에서 올려놓았던 배관이 다음 층에서 실제 박스와 어떻게 연결되는지 확인할 수 있는 부분입니다.
1층 콘센트 배관 올리기

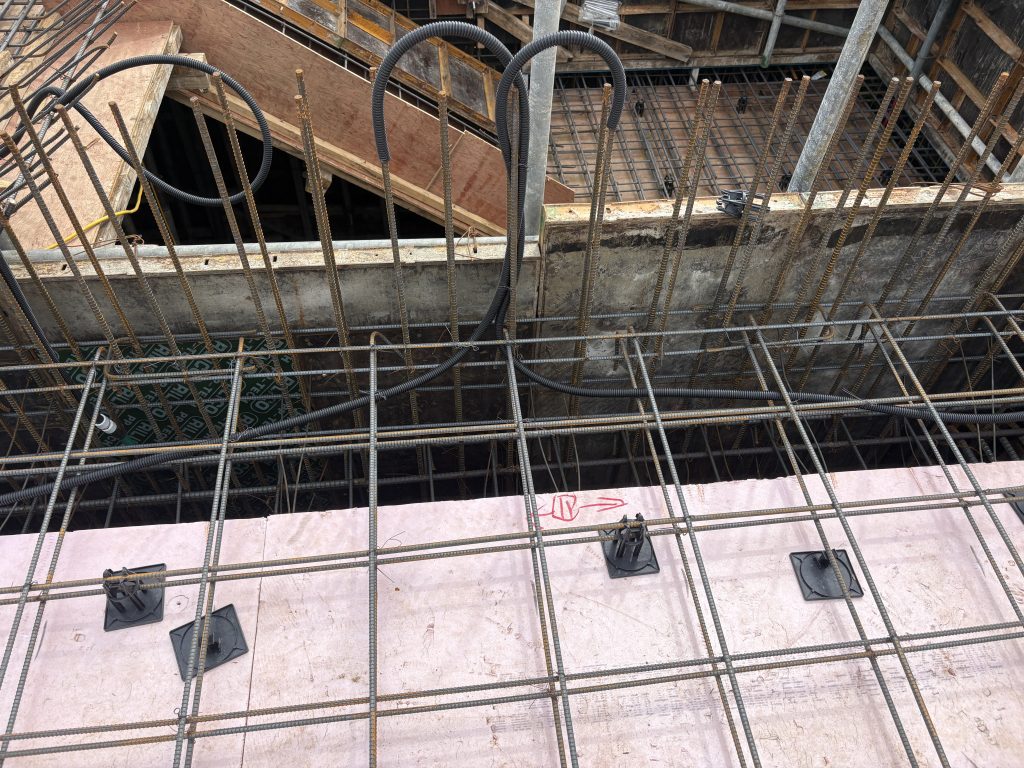

전등 배관과 함께 1층 실내에서 사용할 콘센트 배관도 벽체 위치에 맞춰 올려두었습니다.
슬라브를 지나온 배관을 벽체 철근 쪽으로 올리고 철근에 묶어 위치를 잡아둡니다. 이후 벽체 작업이 진행되면 이 배관들이 각 콘센트 위치로 이어지게 됩니다.

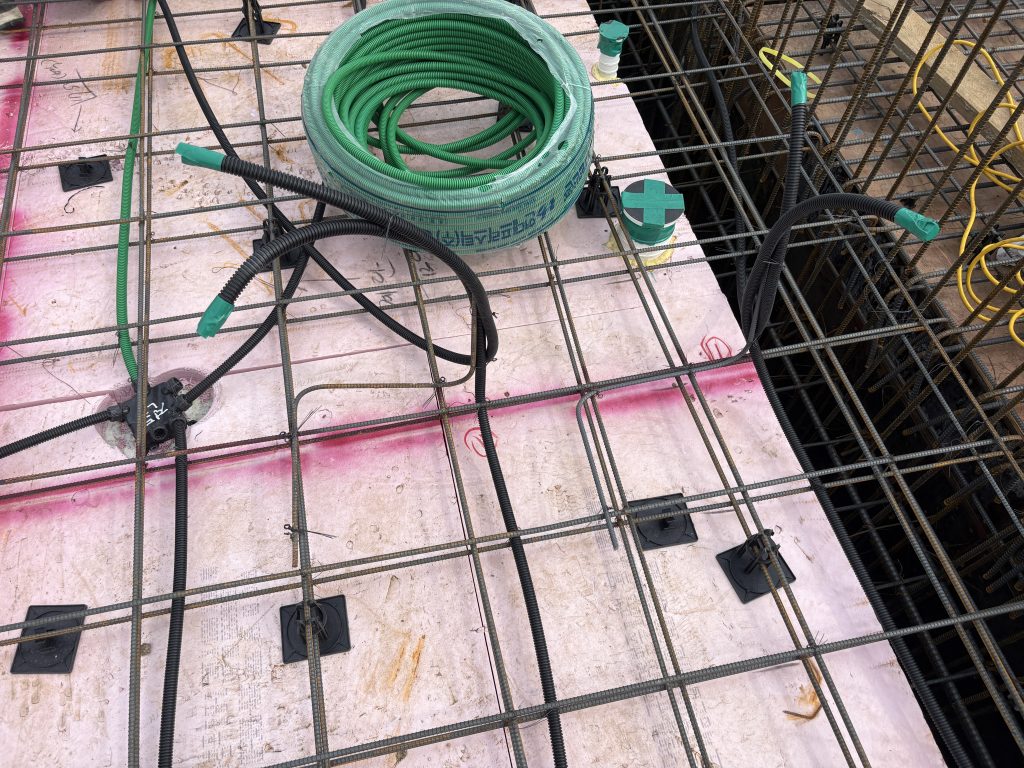

조적벽이 들어가는 구간 역시 콘센트 위치에 맞춰 배관을 미리 올려두었습니다.
슬라브 단계에서 배관을 어디까지 보내고 어느 위치에서 올려둘지를 미리 정리해 두어야 다음 공정에서도 배관을 이어서 작업할 수 있습니다.
세대분전반으로 들어가는 배관 정리
콘센트나 전등처럼 각각의 위치로 가는 배관과 달리 세대분전반으로 연결될 배관은 한쪽으로 모여 올라갑니다.

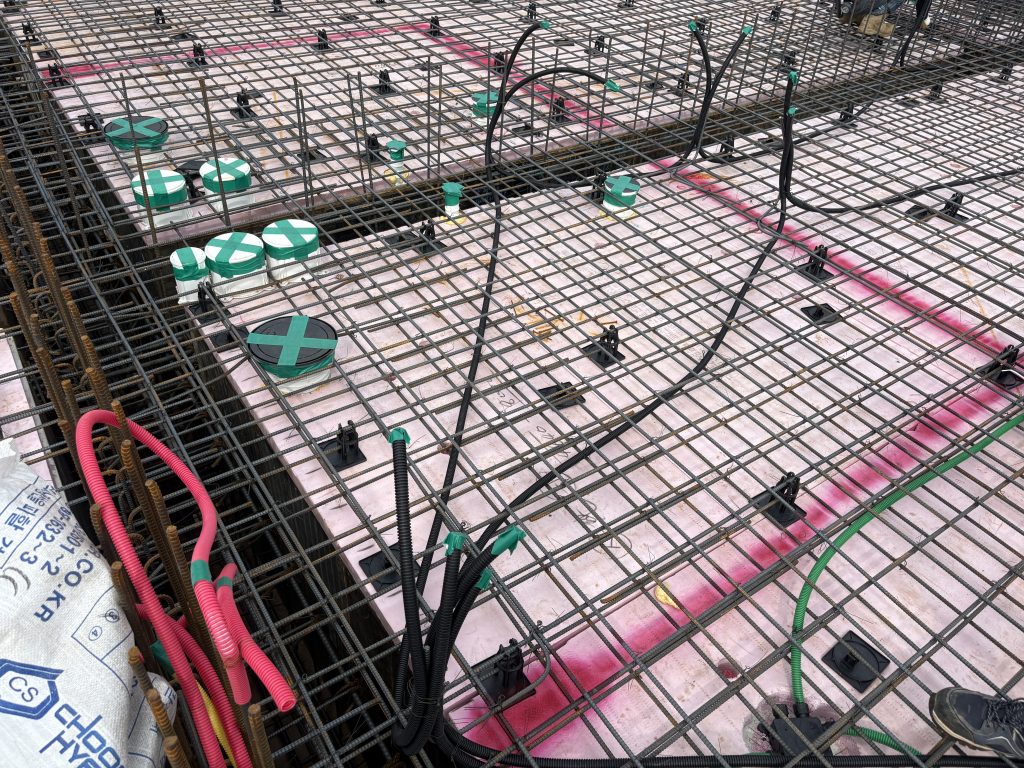

사진 아래쪽을 보면 여러 개의 검정 배관이 한곳에 모여 올라와 있는 것을 볼 수 있습니다. 이 배관들은 이후 세대분전반으로 연결될 배관입니다.
슬라브 위에서는 전등, 콘센트, 분전반 등 서로 다른 목적의 배관이 동시에 작업되기 때문에 도면과 실제 위치를 확인하면서 각각의 배관을 필요한 곳까지 이어주는 것이 중요합니다.
이번 1층 슬라브에서는 이전 층에서 올려놓았던 배관을 이어받아 전등박스에 연결하고, 전등·콘센트·세대분전반으로 이어질 배관을 각각 정리했습니다.
다음 공정에서도 이 배관들이 실제 벽체와 박스에 어떻게 연결되는지 계속 기록해보겠습니다.
